MS-560在油水界面的應用
油水界面檢測的背景難題
當含水油品注入沉降罐或油水分離器后，由于密度不同，經過沉降，油相和水相逐步分離，逐漸形成一個油水界面，油層和水層分屬兩種不同介質。 生產工藝要求準確及時地知道油水界面的位置，以便當水位達到某種限定高度時及時開啟閥門排水，同時在排水的過程中要實時監控水位的變化，當水位達到低限位時及時關閉閥門，以避免油品流失造成浪費和環境污染。面對這種工藝需求，用戶急需一種穩定可靠的測量儀表來實現這種功能。多年來，一些油田采油廠和煉油廠也采用過電導率、磁致伸縮和射頻電容等不同原理的儀表用在相應工業現場，但是由于其傳感器原理的局限性以及介質粘稠、高溫蒸汽等測量環境復雜性，現有傳統儀表測量效果均不太理想。

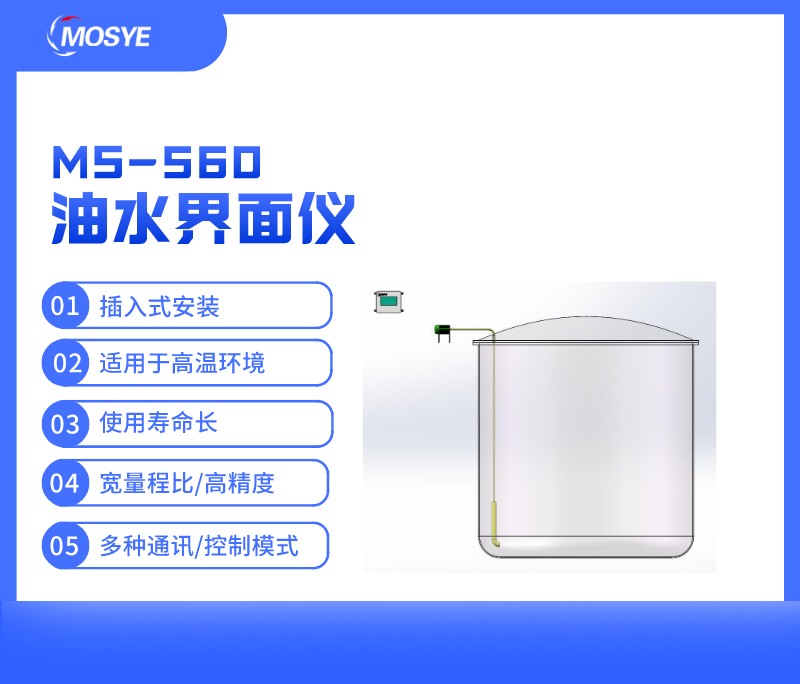

MS-560界面儀的研發
針對市場需求，MOSYE采用最新的測量理念和可靠的傳感技術，研發了MS-560。該款產品不單單可以檢測油水界面同時能夠?qū)崟r監測當前位置的水分。為客戶同時解決油水界面難分辨，水分難監控的難題。
MS-560的技術優勢
MS-560測量儀摒棄傳統的利用電容 射頻導納 浮球等原理的界面、液位測量技術，采用先進的多頻微波技術，以及獨特的智能算法；同時特殊的保護材料以及先進的測量技術使560產品具有長期耐腐蝕、耐高溫、不拍蒸汽、不怕掛料不沾料、經久耐用、調試簡單，操作方便；560的研發成功為油田原油生產工藝流程提供了極大的方便，使得現場可以在控制室實時監控到罐體的狀態。
技術規格
CPU：帶MS的微處理器，機殼：鋁（200*140*90mm）
電源：100-220VAC
通訊接口：RS485/232，
運行環境：-20℃--+85℃，庫存溫度：-30℃--+95℃，適應溫度：-30℃---+180℃
信號輸出：4-20MA或1-5V，模擬信號輸入：4-20MA(用于PT100溫度傳感器)
微波功率：1~5GHz ISM-Band，大功率：1mW
靈敏度：-80 dBm, 1nW，功率消耗：50VA
輻射標準：EN55011 Teil B
抗干擾：EN50082/1
安全指標：IEC 1010-1
微波天線數量：兩個，標準：棒式傳感器
頻段：1~5 GHz ISM BAND
防護等級：IP65，不銹鋼材質，可按客戶要求采用特殊防腐材料
天線長度：標準長度：180MM，可定制長度。
