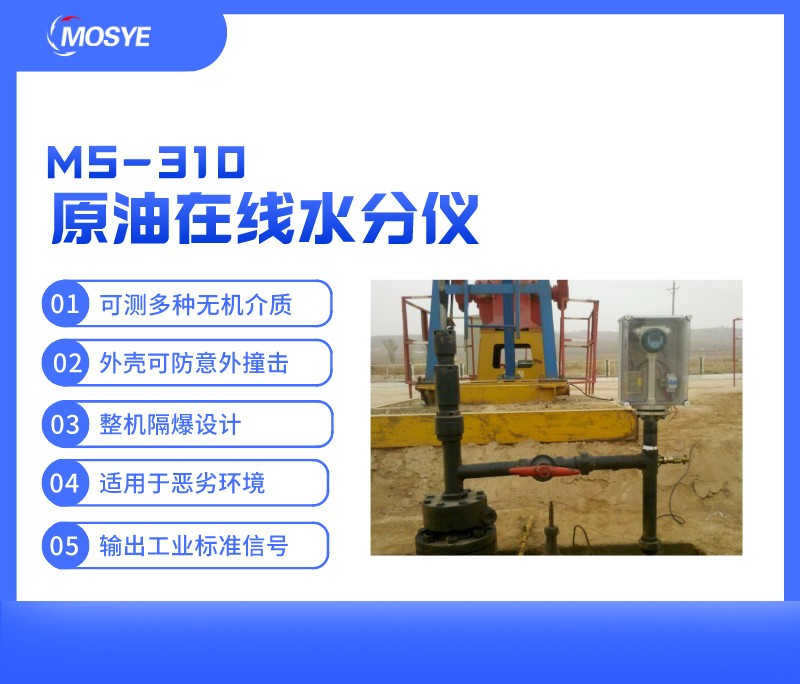

原油在線水分測量解決方案310
原油管線含水率的在線準確測量，是分析儲油層特性分布的重要數據依據，對實時監測油田生產狀況、及時調整開采計劃、實現油田的穩產高產有重要的指導意義。水分同時也是原油貿易結算的重要指標。但是由于原油中往往含有油、氣、水等物質，而且現場的工況十分復雜使得在線測量水分比較困難。MS-310是MOSYE公司專門為原油開發的一款接觸式在線微波水分測量?jī)x。這款在線分析儀采用最新的硬件技術和獨特的專利算法結合數據模型結構，可實現寬量程高精度的功能。
MS-310測量原理
MS-310發射天線發射的微波信號穿過被測介質，部分被物質中的水分子吸收。水分的多少，導致物質吸收的微波總量、頻率和相位產生變化，定制芯片通過檢測共振頻率和波峰寬度，同時進行溫度補償，就可以精確測量出被測介質的含水量，在分辨率、量程和可靠性上遠遠超過其它原理的水分傳感器，是目前世界上先進的檢測液體含水量的儀器。
MS-310測量特點
先進微波技術，測量精度高，性能穩定。最高分辨率可達0.001%。；
測量絕大多數無機介質，量程可以在0- 0.5%和0-100%之間任意選擇，適用度廣；
測量幾乎不受物體顏色，密度，顆粒的影響；
防護等級為IP65，堅固的不銹鋼外殼可抵抗意外撞擊，整機隔爆設計，并可以在惡劣環境下長期工作；
安裝方便、免維護，檢修容易，獨有的動態專用校正軟件進行精確的溫度校正和補償；內置三維標定數據模塊，操作簡單，標定容易；
常規探頭耐溫80度，1.6MPa的壓力；可定制耐130度高溫和高達4MPa的壓力、耐腐蝕的探頭；
輸出標準信號，容易集成。
技術參數
量程：從0 - 0.5%到0 -100% 之間任意選擇
分辨率：0.001%（量程為1%以下時）
0.01%（量程為1%-10%時）
0.1% （量程為10%以上時）
PPM級：分辨率：10PPM
精度：100PPM
安裝方式：標準法蘭
插入深度：標準245mm
質量：5到10kg(根據安裝方式和長度)
探頭最大允許溫度和壓力：標準80oC，1.6MPa；定制高溫130oC，4.0MPa
輸出：RS-485，4-20mA
電源：24VDC
被測液體要求：所有無極性液體和絕大多數有機液體，如：各種石油、輕油、重油、原油、瀝青、機油、電氣絕緣油、天然動植物油產品。各種有機化工液 體、日化產品以及食品飲料等。如：蜂蜜、酒糟、檸檬酸、EDTA、丙醇、醋酸乙酯、桔汁...
