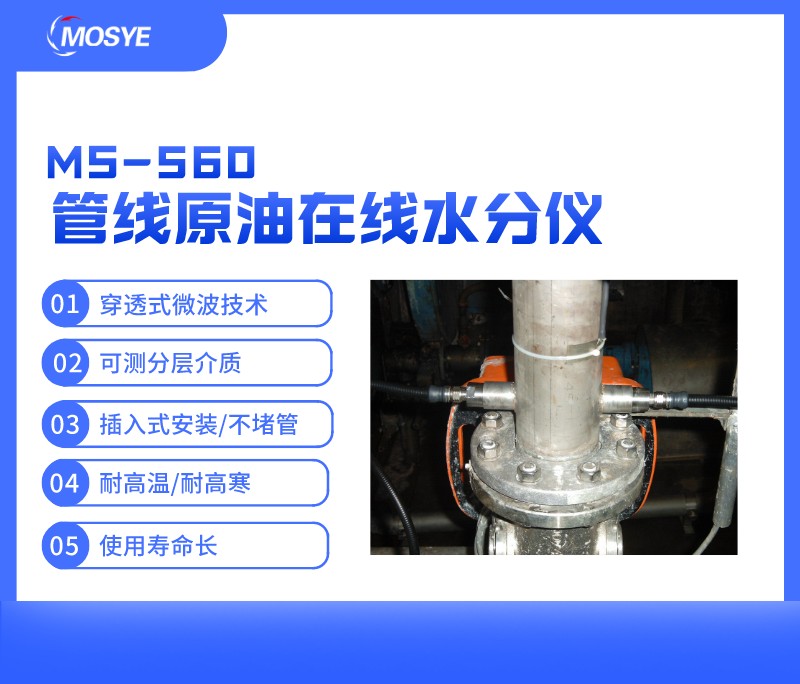

管線原油在線水分測量解決方案
原油管線含水率的在線準確測量，是分析儲油層特性分布的重要數據依據，對實時監測油田生產狀況、及時調整開采計劃、實現油田的穩產高產有重要的指導意義。水分同時也是原油貿易結算的重要指標。但是由于原油中往往含有油、氣、水等物質，而且現場的工況十分復雜使得在線測量水分比較困難。MS-560是MOSYE公司專門為原油開發的一款接觸式在線微波水分、密度測量儀。這款在線分析儀采用最新的硬件技術和獨特的專利算法結合數據模型結構，可實現寬量程高精度的功能。
MS-560測量原理
微波是一種電磁波，這種電磁波在特定頻率范圍內對水分子十分敏感，當微波穿過含有水分子的物料時，水分子由于它的極性，會在電磁場中吸收能量。而被水分子吸收的這部分能量的特性和水分子含量保持著線性關系。因此我們可以通過測量這部分能量特性與水分子的線性關系加以數據模型和特殊算法就能得到被測介質中的含水量。
MS-560的優勢及獨特性
穿透式測量，可以測量分層介質。
傳感探頭可耐高溫，耐高寒，耐腐蝕。特別適合嚴酷環境安裝使用。
插入式測量，不堵管。
可法蘭安裝也可螺紋安裝，可安裝在小管道中間，無需彎道安裝；安裝靈活，可以根據現場定制安裝管道及水分儀傳感器。
高可靠性：無任何可動部件和易損件，使用壽命長。
棒式傳感器的防爆等級。
高精度；寬量程比。
多種通訊和控制模式可選，支持各種工業通訊協議通訊端口及組網方式。
可以輸出報警信號。
系統參數
主機
系統：帶MS的微處理器
機殼：鋁：200*140*90mm
電源：100-220VAC
通訊接口：RS485/232
環境：-20℃--+85℃
庫存溫度：-30℃--+95℃
信號輸出：4-20MA或1-5V
模擬信號輸入：4-20MA(用于PT100溫度傳感器)
微波天線
數量：兩個
標準：棒式傳感器
防護：不銹鋼材質加聚四氟，可按客戶要求采用特殊材料
